• elgato STREAM DECK XLとは
• まずは思いつくままに設定
• Web会議ソフトのミュート操作
• MRTGを表示してみる
• ソフトウェアミキサー Voicemeeter連携
• 音楽プレーヤ Logitech Media Server連携

いわゆる左手デバイスのひとつ。
動画配信を行う時や、画像や動画編集ソフトを使用する時に便利だそうです。

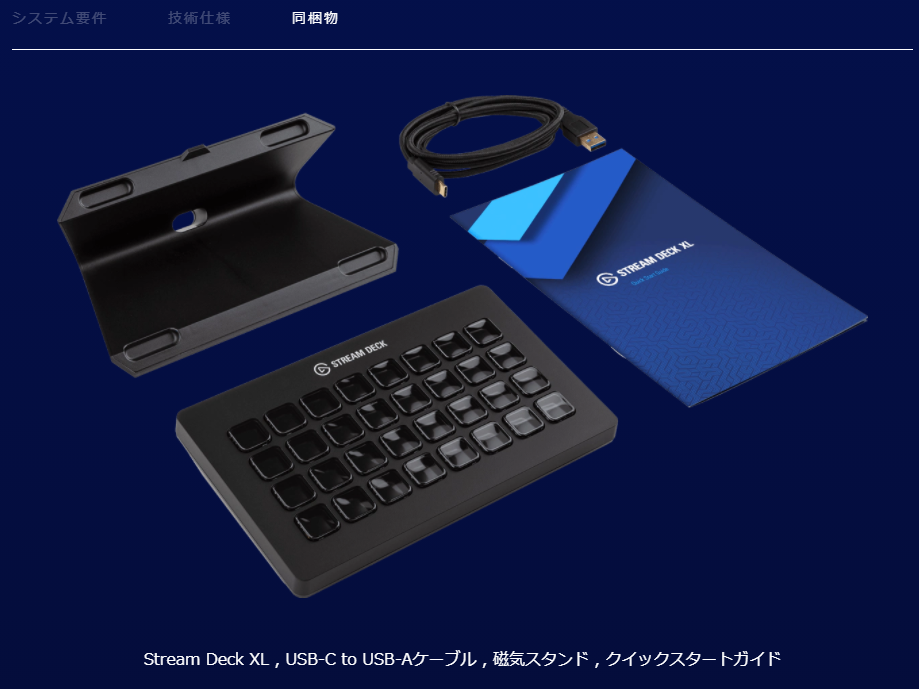

32ボタンのSTREAM DECK XL、15ボタンのSTREAM DECK・STREAM DECK MK.2、6ボタンのSTREAM DECK MINIがあります。
今回は大は小を兼ねるで32ボタンのSTREAM DECK XLを購入。

商品概要・活用は、YouTuberさんにお任せしましょう。

• キーボード押下の代替 (キー押下の連続のマクロも設定可能)
• フォアグラウンドのWindowのアプリケーションに応じた、ショートカットキーの設定が可能 (Adobeなんとかとか)
• 各種プラグインにより、各種ソフトと連携可能 (当該ソフトのWindowがフォアグラウンドになくても操作可能)
• 各ボタンにはアイコンを表示できる (視覚的にわかりやすい)
• 各ボタンのアイコンは動的にバックグラウンドで変更させることも可能 (ボタンではなく、小さな表示機能の代わりにもなる)

Windows対象OS：Windows 10 (64bit)

スタンドを付けて利用することも、スタンドなしに平べったく利用することもできます。

今回は、Web会議の際の音量操作や、各種音楽再生環境の操作機能などを詰め込んで使用することにしました。

参考：スタートアップガイド

• STEREAM DECK XLとPCとはUSBで接続。STEREAM DECK XL側はType-C
• STREAM DECKソフトウェアをPCにインストール
• あとは、STREAM DECKソフトウェアで各ボタンの設定をしていく

デフォルト画面は下記のように設定してみた。四角で囲んだ箇所は、別途後述

• 時計

  単なるアイコン表示キーボードではないのでこんなのも表示できます。ボタンではなくなりますが。



• CPU負荷。これもボタンではなくなります


• グローバルIPアドレス。これもボタンではなくなります


• uptime (PCの連続起動時間)。これもボタンではなくなります


• PCの音量調整


• 音楽プレーヤの一時停止/再生、前後スキップ。

  PC上で起動しているiTunesなどの音楽プレーヤを操作



• PCの音声出力先制御 (トグルボタン)

  PCに接続しているスピーカに出す場合と、PC ソフトウェアミキサ(Voicemeeter)経由にする場合とを切り替える設定にしています。

  他にも、PCスピーカとBluetoothヘッドフォンの切替なども設定可能。



• いっぱいになってしまったので、その他の利用頻度の低いボタンは別画面に。


• STREAM DECK XLのバックライト制御


• ディスクの残量表示

  NASのドライブもネットワークドライブとして割り当てられれば表示可能



• モニターの入力切替

  3台のモニターの入力切替。3台のEIZOのモニタはPCとUSB接続されており、EIZOのScreenInStyleの入力切替ホットキー設定と同じ設定をしました。



• 全モニタ一斉オン

  3台のモニタのEIZOのScreenInStyleの入力切替ホットキーは、モニタの電源オンを兼ねているので設定。

  EIZOのScreenInStyleでは、どれかのモニタを電源オンにすれば他のモニタも電源オン連動する設定も可能ですが、これは電源オフも連動してしまうので、一部のモニタだけ電源オフにできないので、これで運用。




• Windowsのメインモニタ切替

  普段は中央モニタをメインモニタにしていますが、リモートワークで仮想デスクトップ(VDI)を使う時は左モニタをメインモニタにしています。
  今までは、Windowsの設定をマウスでカチカチしてましたが、ワンタッチでラクラク。



• ボタンに貼り付けるアイコンは、Key Creatorも使うと作りやすい

• Zoom

  Zoom用のSTREAM DECKのプラグインを利用



• Slack

  SlackのWindowをフォアグラウンドにしてから、Slackのミュートのショートカットキー押下となるように設定。

  Slackのミュートのショートカット(Ctrl＋Shift＋Space)が、ScanSnap Managerのショートカットとぶつかっていたのでそちらを無効化。

  1. Windowsのタスクトレイから、ScanSnap Managerを右クリックして終了
  2. C:\Users[ユーザ名]\AppData\Roaming\PFU\ScanSnap 配下の SsCommon.cfgをメモ帳などで開く
  3. 1行目の [CONFIG_C] の下（2行目）に「IsRegist_HotKey=0」と追記して保存
  4. WindowsのスタートメニューからScanSnap Managerを起動



• Teams

  TeamsのWindowをフォアグラウンドにしてから、Teamsのミュートのショートカットキー押下となるように設定。
  ただし、現状、TeamsのWindowをフォアグラウンドにするところがうまく動いてない。




いまだにMRTGなんか使ってんの？とか、そんなちっちゃいとこに表示して見えんの？とか、ツッコミ多数な気がしますが・・・
とりあえず、直近3時間分ぐらい表示させてます。

• API Ninjaのプラグインを使用し、API URLに取得するMRTGの画像のURLを設定。


• MRTGの5分毎cron実行スクリプトに以下を追記

  CONVERT=/usr/X11R6/bin/convert
  CONVERTPNGDIR=/c/share/htdocs/mrtg/hub24
  CONVERTPNGORG=$CONVERTPNGDIR/hub24.hoge_1-day.png
  CONVERTPNGTMPFIRST=$CONVERTPNGDIR/hub24.hoge_1-tmp1.png
  CONVERTPNGTMPSECOND=$CONVERTPNGDIR/hub24.hoge_1-tmp2.png
  CONVERTPNGOUT=$CONVERTPNGDIR/hub24.hoge_1-last3hour.png

  $CONVERT $CONVERTPNGORG -crop 50x135+35+0 $CONVERTPNGTMPFIRST
  $CONVERT $CONVERTPNGORG -crop 85x135+405+0 $CONVERTPNGTMPSECOND
  $CONVERT +append $CONVERTPNGTMPFIRST $CONVERTPNGTMPSECOND $CONVERTPNGOUT


VoiceMeeterは、Windows PC上のソフトウェアミキサーです。
別記事、リモート飲み会やテレビ会議でBGMや効果音を流して和もう！(ソフトウェアミキサーで遊ぶ)にも記載。

• VoiceMeeter起動ボタン


• VoiceMeeterの操作ボタン

  STREAM DECKのVoiceMeeter用プラグインを利用

  • ミュート


    ミュートの指定先は下図を参考のこと。



  • 音量調整

    指定方法は、下記各User ManualのVoicemeeter Remote Requestsを参照のこと。

    • VoicemeeterのUser Manual
    • Voicemeeter BananaのUser Manual
    • Voicemeeter PotatoのUser Manual


  • VoiceMeeterの別ページ


  • 別ページ内の設定

    上述のVoicemeeter Remote Reuqestsを参照して設定



Logitech Media Server(LMS)は、Logitechが開発するAPIオープンなフリーの音楽サーバです。 Logitechサーバなどからダウンロードできます。
プラグインを導入すると、Spotifyやradikoなども統合的に扱えます。

再生プレーヤも専用マシンから、PC、Mac、スマホ・タブレットで動くソフトウェアプレーヤ、最近ではラズペリーパイ上で動くものもあります。

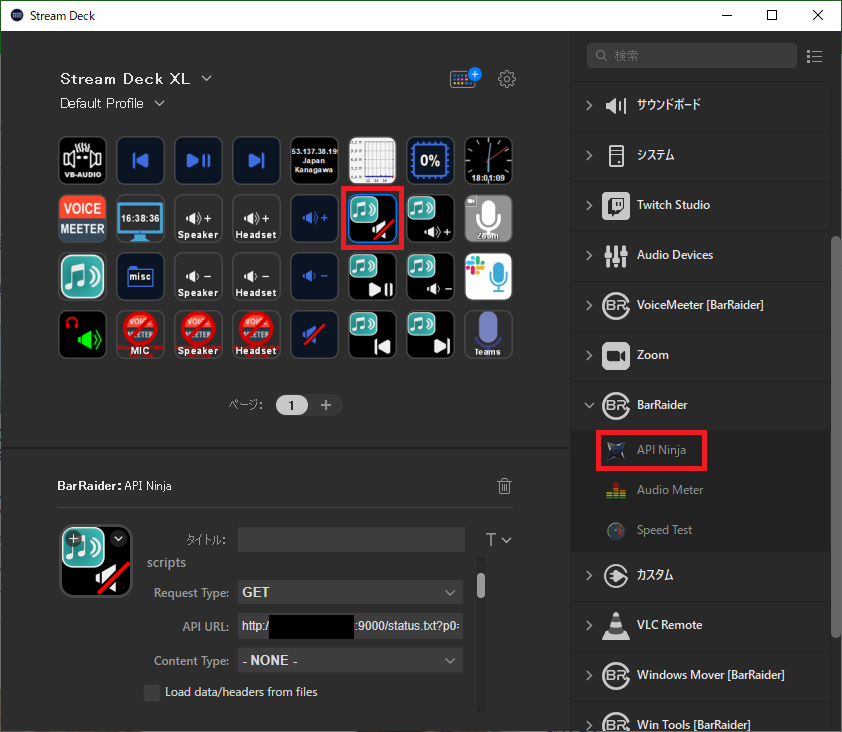

LMSのWeb API(仕様記載サイト例)を叩くと、プレーヤの音量調整、再生・ポーズ、再生対象などの制御が可能のため、これらをSTREAM DECKのボタンに設定します。

API利用例：

http://LMSのIPアドレス等:9000/status.txt?パラメタ[&player=00%3A00%3A00%3A00%3A00%3A00]

参考：API LOGITECH SQUEEZEBOX SERVER / PLAYER (HTTP)

参考：CLI API Logitech Media Server
